熱壓機缸體的支撐方式和傳動方式

發布時間：2023-03-15T14:04:46更新時間：2023-03-15T14:04:30 瀏覽量：132

[內容摘要]：熱壓機缸體的支撐方式和傳動方式 ①熱壓機斜盤泵〈傾斜盤式)斜盤泵的缸體多|用大的滾柱進行軸承不同支承，軸承內圈與缸體外圓配合，軸承對于外圈相對支承在缸體孔內。真空高溫?zé)釅簷C 活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。...

熱壓機缸體的支撐方式和傳動方式

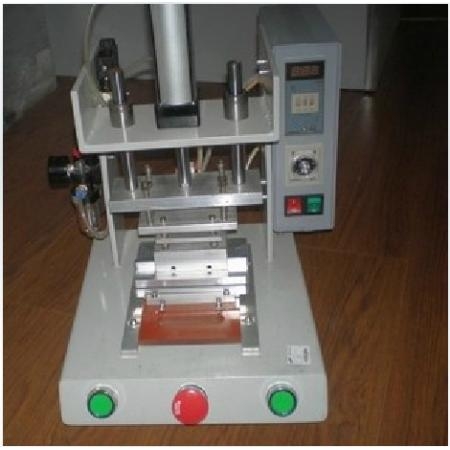

①熱壓機斜盤泵〈傾斜盤式)斜盤泵的缸體多|用大的滾柱進行軸承不同支承，軸承內圈與缸體外圓配合，軸承對于外圈相對支承在缸體孔內。真空高溫?zé)釅簷C活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。金屬熱壓成型機操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。平板硫化機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。多層熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。缸體的傳動由傳動軸(泵軸)的花鍵帶動。

對于穿軸斜盤泵，泵軸穿過斜盤和整個缸體，缸體的傳動仍然由傳動軸的花鍵驅動。泵軸的前后軸承支撐氣缸。氣缸體外徑避免了大軸承，結構緊湊

除了主泵外，通軸泵往往在同一個泵軸上還串聯有一個流體泵(如齒輪泵) ，制成雙泵的形式。直軸泵已日益成為斜盤泵的主導產品，尤其是近年來，輕型柱塞泵有著非常廣泛的應用，更多的是采用這種通過軸承的形式。但是，這種泵的傳動軸，兩端支承(軸承)開口齒輪尺寸較長，不僅要驅動氣缸旋轉，還要保證當氣缸承受側向力時，向卡不會產生過大的彎曲變形，所以傳動軸往往做得很厚。

② 熱壓機油缸的Z傳動方式有三種(傾轉缸型>傾轉缸型):中心扭轉型、錐齒輪型和非翻斗型。

為中心餃?zhǔn)?，傳動軸(泵軸)1通過建立一套雙佼等速萬向節從中心部位進行驅動缸體旋轉。這種經濟結構的缺點是缸體中部企業要為萬向柿留出一個較大發展空間，尺寸要求不太緊湊，而且社會結構較復雜。但這種教學方式提高缸體運轉工作平穩，所受側向力，協，允許有大的傾角。

對于錐齒輪式，傳動軸通過錐齒輪副相同齒數的一個工位驅動缸體轉動。本發明使缸體轉速與泵軸完全同步，傾角可以做得較大，缺點是錐齒輪傳動產生較大的軸向力和徑向力，增加了泵體和缸體軸承的載荷，同樣尺寸也較大。圖3-131示出了泵軸通過連桿和柱塞在驅動板端面上的球窩中轉動，而沒有特殊的門。這種傳動方式已成為斜軸泵的主要結構形式，它簡單、緊湊，允許擺角較大（40 °）。缺點是圓柱體的角速度周期性地波動。

熱壓機斜軸缸體側向力小，缸體支承簡單，如果采用球形配油副，通常與盤管支承缸配合使用
