什么是氣動壓臺夾緊氣動分支

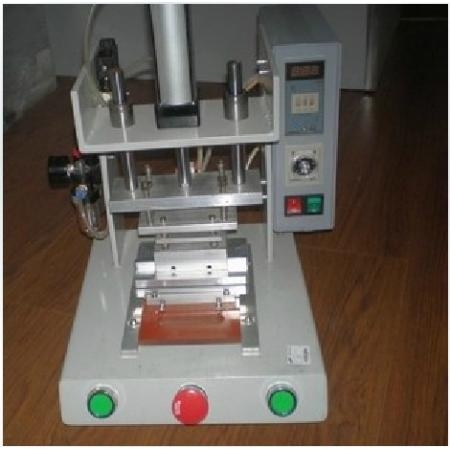

為了減少加工中心兩個工作臺的切換時間，提高切換效率，保證切換過程的可靠性，工作臺與鞍座之間必須能夠快速、準確地定位、夾緊，并快速與功能分離。氣凝膠熱壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。塑料熱壓機感溫棒：采用旋入式結構，測溫靈敏、感熱快、精度高。高溫?zé)釅撼尚蜋C(jī)壓力系統：采用進口油壓缸及控壓系統，壓力平穩，無噪音。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。在數控加工中心中，可互換工作臺可用帶定位錐的四夾缸24夾緊在鞍座上，從而實現工作臺的定位和夾緊互換。為保證夾緊過程的可靠性，受工作空間和結構的限制，夾緊缸采用彈簧增力結構，保證了夾緊運動的可靠性，節省了運動空間。H400臥式加工中心工作臺夾緊氣動系統原理圖如圖所示。在工作臺的夾緊電路中，采用雙位雙電控電磁換向閥23控制氣體流量。當雙工作完成或已完成時，數控系統通過 pmc 控制電磁閥17、線圈5ya 或6ya 通電，分別控制氣缸活塞的上升或下降，并通過鋼球拉套機構放松或緊固工作臺上的拉桿，完成馬鞍與工作臺之間的松開或夾緊。為了避免活塞在運動過程中受到?jīng)_擊，支路中使用的電磁換向磁23具有獲得電動作用、失去電動作用、同時獲得電動作用的特點，在工作臺夾緊或松開過程中，突然斷電造成機械部件的沖擊損壞。同時，通過使用單向油門

1、22構成節流調速回路，可以調節氣缸的夾緊速度，避免沖擊力過大。由于工作臺的夾緊和松開運動受到結構的限制，在單元法中使用接近開關檢測松開和擰緊信號，因此壓力信號由工作點可調的壓力繼電器19和20檢測，并作為氣缸是否到位的判斷信號。(1)工作臺夾緊氣流回路。

1)進氣路為:氣源→氣動進行三聯件7→壓力控制繼電器25→二位信息四通系統電磁比例換向閥23上位 (5YA通電，6YA斷電〉→單向交流調速閥22→夾緊作用氣缸24上腔。

2. 排氣路徑為：夾緊缸24的下腔 → 單向調速閥21的止回閥 → 兩位四通電磁換向閥23的上位置（5YA通電，6YA斷電）→ 大氣。

(2)工作臺放松氣流回路。

1進氣路徑為:氣源→氣動三聯7→壓力繼電器25→2 \\ u002 F4單向電磁換向閥下位23 (6YA通電，5YA斷電)→單向調速閥21→夾緊氣缸下腔24。

2)排氣路為:夾緊作用氣缸24上腔→單向進行調速閥22的單向閥→二位信息四通系統電磁控制換向閥23下位(6YA通電，5YA斷電〉→大氣。
